PM100
四通道信号采集系统
- 介绍
PM100信号采集系统是声畅科技自主研发设计生产的USB接口四通道音频测试集成系统。它具有同时4通道音频输入，其中包含4路麦克风供电且增益可调，可提供ICP（恒流源驱动）预极化麦克风供电适配器，适用于驱动ICP麦克风在不同的声音和振动领域的测量，同时4通道音频线性输出，可单独作为信号发生器。

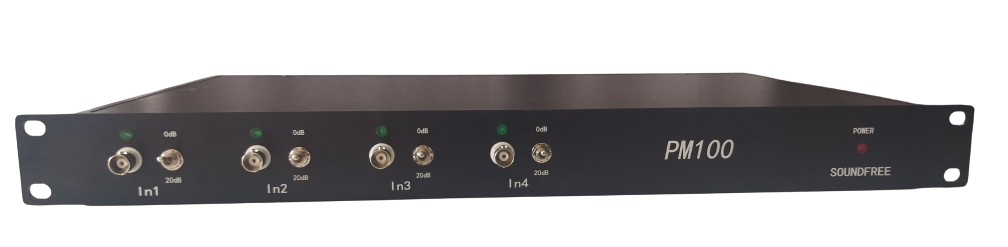

图1 PM100
主要特征
◆ 高速USB 2.0录音和放音接口， 通过电脑连接
◆ 4麦克风输入，带麦克风供电，24V/4mA 电容式麦克风，增益0dB/20dB可选
◆ 4通道线路输出，6.3单声道接口，模拟非平衡输出2.15v Vp，失真0.002%以内
◆ 输出可以单独作为信号产生器，输出单频、扫频、猝发信号
◆ 输入输出 24bit采样，采样率44.1KHz/48KHz/96KHz/192KHz驱动可选
◆ 电脑应用软件采用声畅科技 Trulysystem 音频分析软件
◆ 驱动兼容支持ASIO， Windows(XP/Vista/7/8/Win10/Win11) 32bit/64 bit
◆ 电脑要求：2GHz 以上Intel®处理器，2GB 以上内存，至少1个单独的USB 2.0
◆ 供电交流220V 供电，带保险
- 技术指标
|
输入通道 |
4通道音频输入：4麦克风输入 |
|
输出通道 |
4通道音频输出： 4通道线性输出 |
|
接口类型 |
输入：BNC；输出：6.3单声道（线路输出） |
|
线路输出规格：输出1/2/3/4（6.3单声道） |
|
|
频率响应 |
20Hz～20kHz (±0.1dB) 10Hz～40kHz (±0.5dB) |
|
动态范围 |
112dB, A计权 |
|
信噪比 SNR |
112dB, A计权 |
|
总谐波失真THD |
-107dB |
|
总谐波失真THD+N |
-98dB |
|
串扰Crosstalk |
＜-97dB @ 1kHz |
|
最大输出信号幅度 |
2.15 Vp |
|
输出阻抗 |
150 Ω |
|
内部集成DAC 性能 |
-100 dB THD+N，114 dB Dynamic Range |
|
麦克风输入规格：输入1/2/3/4 （非平衡 BNC） |
|
|
支持麦克风类型 |
电容式预极化麦克风 |
|
空载供电电压 |
24V |
|
带载电压电流 |
24V / 4mA |
|
增益范围 |
0dB，20dB可调 |
|
动态范围 D/R |
110dB, A计权 |
|
频率响应 |
20Hz～20kHz(±0.1dB)；20Hz～40kHz(±0.5dB) |
|
总谐波失真THD |
20-40kHz，＜0.02%(-74dB) |
|
最大输入信号幅度 |
2.9 Vp |
|
输入阻抗 |
＞100k Ω |
|
尺寸 |
480*250*45mm |
|
重量 |
2.4kg |
