Mainconnect
多通道音频测试集成系统
- 介绍
Mainconnect为声畅科技自主研发设计生产的USB接口多通道音频测试集成系统。它具有同时8通道音频输入，其中包含4路麦克风供电且增益可选和4路声卡输入；同时8通道音频输出，其中4路功放输出，固定20dB增益、4路声卡输出；此外，还具有阻抗检测选择功能。

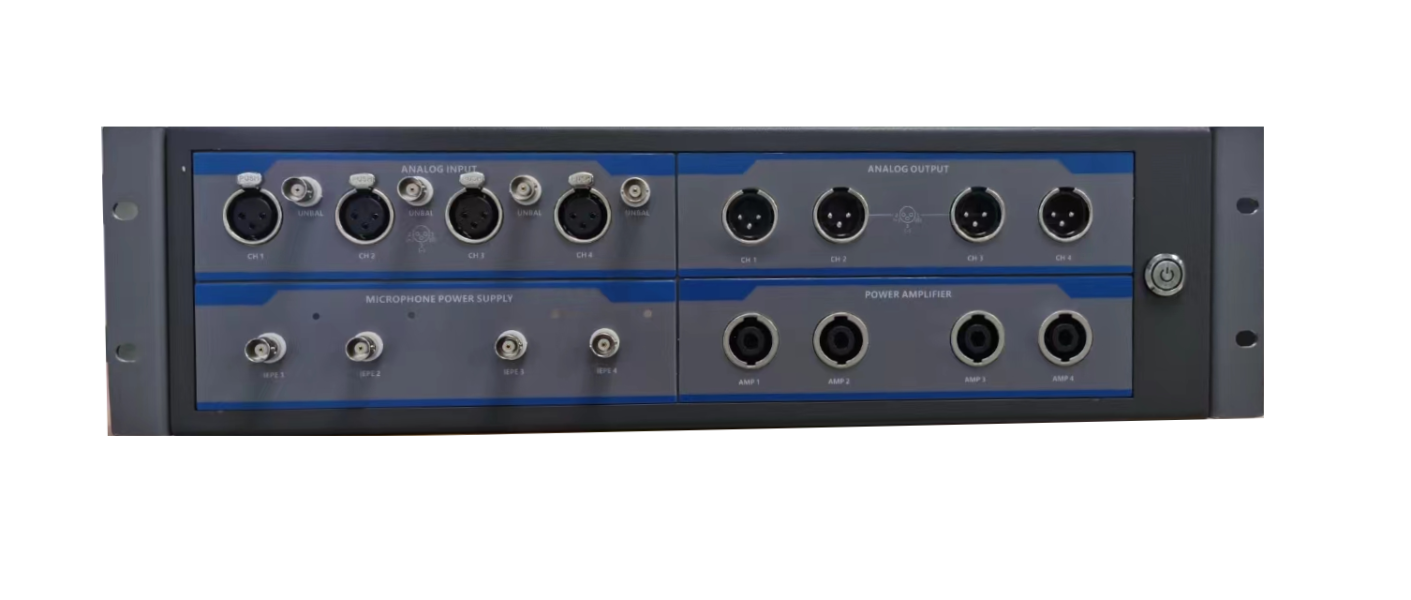

图1 Mainconnect
主要特征
◆ 高速USB 2.0录音和放音接口， 通过电脑连接
◆ 4麦克风输入，带麦克风供电，24V/4mA 电容式麦克风，增益0dB/20dB可选
◆ 4通道线路输入，BNC接口同时输入采集， 模拟输入9Vp，失真 0.002%以内
◆ 4通道功放输出，驱动人工嘴，增益20dB，功率可达25W
◆ 4通道线路输出，XLR接口同时输出，模拟输出9Vp，失真0.002%以内
◆ 输出可以单独作为信号产生器，输出单频、扫频、wav信号
◆ 输入输出 24bit采样，采样率44.1KHz/48KHz/96KHz/192KHz驱动可选
◆ 电脑应用软件采用声畅科技 Trulysystem 音频分析软件
◆ 驱动兼容支持ASIO, Windows(XP/Vista/7/8/Win10/Win11) 32bit/64 bit
◆ 电脑要求：2GHz 以上Intel®处理器，2GB 以上内存，至少1个单独的USB 2.0
◆ 供电交流220V 供电，带保险
- 技术指标
|
输入通道 |
8通道音频输入：4麦克风输入，4通道线路输入 |
|
输出通道 |
8通道音频输出：4通道功率输出，4通道线路输出 |
|
接口类型 |
输入：BNC；输出：XLR（线路输出）航空接头（功率输出） |
|
线路输入规格：输入1/2/3/4 （非平衡 BNC和XLR平衡输入） |
|
|
频率响应 |
|
|
动态范围 D/R |
110dB, A计权 |
|
信噪比 SNR |
100dB, A计权 |
|
总谐波失真 THD |
-119dB |
|
总谐波失真 THD+N |
-101dB |
|
串扰Crosstalk |
＜-100dB @ 1kHz |
|
最大输入信号幅度 |
9 Vp |
|
线路输出规格：输出1/2/3/4（XLR） |
|
|
频率响应 |
20Hz～20kHz (±0.05dB) 10Hz～80kHz (±0.5dB)80k-85kHz（±0.8dB） |
|
动态范围 |
102dB, A计权 |
|
信噪比 SNR |
102dB, A计权 |
|
总谐波失真THD |
-107dB |
|
总谐波失真THD+N |
-98dB |
|
串扰Crosstalk |
＜-100dB @ 1kHz |
|
最大输出信号幅度 |
9 Vp |
|
输出阻抗 |
150 Ω |
|
内部集成DAC 性能 |
-100 dB THD+N，114 dB Dynamic Range |
|
麦克风输入规格：输入1/2/3/4 （非平衡 BNC） |
|
|
支持麦克风类型 |
电容式预极化麦克风 |
|
空载供电电压 |
24V |
|
带载电压电流 |
24V / 4mA |
|
增益范围 |
0dB，20dB可选配 |
|
动态范围 D/R |
110dB, A计权 |
|
频率响应 |
20Hz～20kHz(±0.05dB)；20Hz～80kHz(±0.5dB) |
|
总谐波失真THD |
20-60kHz，＜0.02%(-74dB) |
|
最大输入信号幅度 |
9 Vp |
|
输入阻抗 |
＞100k Ω |
|
功放输出规格：输出5 /6/7/8 （航空接头） |
|
|
支持驱动功率 |
每路 25W |
|
支持设备 |
人工嘴， 喇叭 |
|
增益范围 |
20dB |
|
动态范围 D/R |
101dB, A计权 |
|
频率响应 |
20Hz～20kHz(±0.05dB)；20Hz～80kHz(±0.5dB) |
|
总谐波失真THD/THD+N |
-82dB/-81dB |
|
最大输出信号幅度 |
9 Vp |
|
输出阻抗 |
＜4 Ω |
