详细介绍
PA100
音频功率放大器
- 介绍
PA100 型音频功率放大器是由SoundFree公司设计和研发用于声音和振动测量，具有45-W的功率，用来驱动扬声器，受话器，耳机，仿真嘴等音频设备和器件。PA100型功放含有两个独立的通道，包括两个输入和输出通道，每一个通道能够选择不同的增益和选择参考电阻（用来测试扬声器的阻抗），这种方式省掉了阻抗盒（不稳定），能够更简单和方便测试扬声器。PA100含有过载保护电路，能够保护功放在过载时损坏电路。

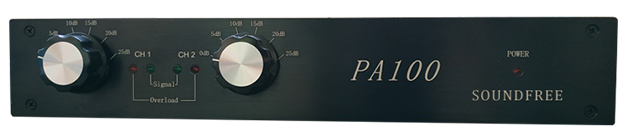

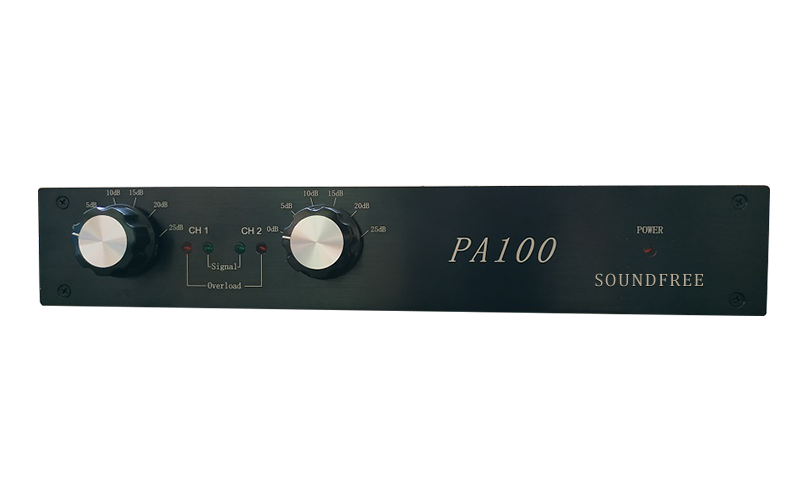

Fig. 1 PA100前面板

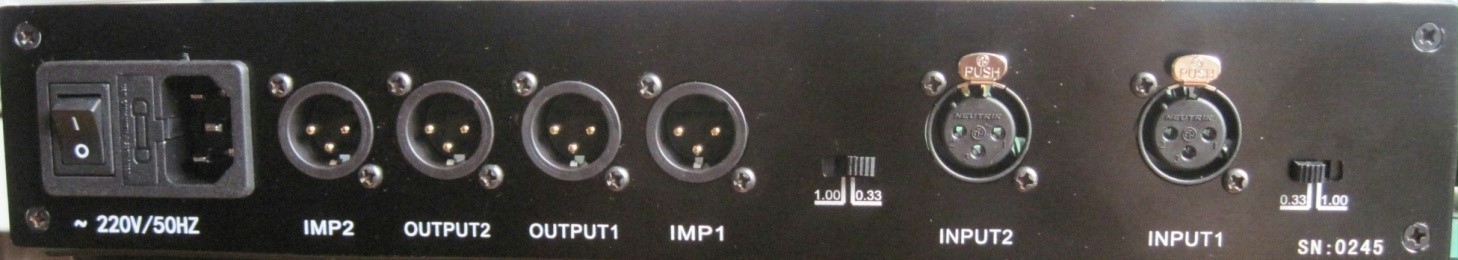

Fig. 2 PA100后面板
PA100 利用特殊制作的芯片组来降低噪声和提高动态范围，特别是将开始和关闭的POP噪声有效降低，此功放性能优越，在最大平均功率下测试1kHz地方THD不大于0.05% 。
- Specifications
|
通道数 输出通道 输入通道 |
2 对 2 2 |
|
频率响应(20Hz-20 kHz) |
20Hz-20KHz: ±0.2dB 20KHz-80KHz：±0.5dB |
|
参考偏置电阻 |
0.33ohm,1ohm |
|
信噪比(20Hz-20 kHz) |
90dB A weighted |
|
总谐波失真 (THD) |
less than 0.02% |
|
通道分离度 |
90dB |
|
增益选择 |
0dB,5dB,10dB,15dB,20dB,25dB |
|
增益误差 (0dB-25dB) |
5dB±0.5dB/step |
|
最大输出功率 |
45W |
|
最大输出电压 |
13V (1k SIN 0dB) |
|
输出阻抗 |
0.25Ω |
|
输入阻抗 |
10KΩ |
|
接口方式 |
XLR |
|
供电 |
220V AC |
|
尺寸 |
310mmx147mmx56mm |
|
重量 |
2.5Kg |
